机器视觉和工控机在汽车电子多媒体导航面板AOI光源检测的应用

  项目背景

  随着人们对汽车驾驶过程中舒适性、安全性和经济性要求的提高,车辆互联、电控系统和娱乐系统的复杂性也在不断增加。另一方面,随着市场竞争的加剧,研发周期缩短,质量要求提高,可靠性检测更加严格。在这样的背景下,传统的手动检测支架已经不能满足检测要求,汽车电子生产企业必须建立高效的智能自动检测系统,须借助工控机、机器视觉工业相机等设备,提高外观检测深度和效率。


  挑战

  汽车电子行业对产品测试要求愈来愈严苛,多媒体导航产品涉及的测试报告很多,升级换代更快,对自动化测试机器设备同时兼容几款产品的要求也高,从5寸到12寸的液晶显示屏等不同规格。


  系统要求

  3.1硬件要求:要基于 PC 架构,自带有串口,支持二维码和条形码扫描的扫描枪跟 PC 相连。

  3.2 IO卡要求:要能够控制光源点亮或者熄灭,然后再通过机器视觉相机采集图像并将图像传输到上位机进行分析。

  3.3外观检查部分要求:要求配备 1000 万像素以上 CCD 相机,以及 50mm 焦距左右大光圈的镜头拍照,以满足 0.1mm 的检查精度要求。选择色彩还原性比较好的彩色相机,测出各区域的 RGB 值,而灯光颜色和明亮度都可用RGB 色域空间表示。

  3.4系统采用的运动控制卡的要求:要求自带IO进行机台的传感器、开关、指示灯等动作。

  3.5检测结束后将检测结果保存。

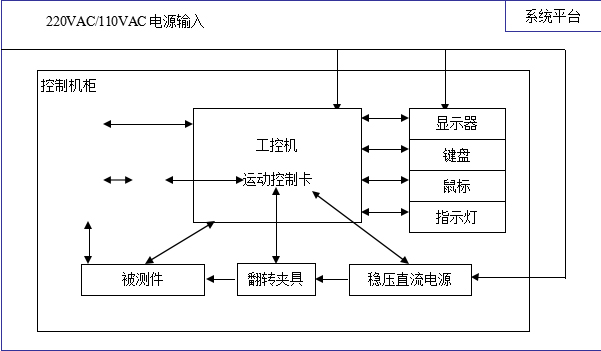

  系统架构图



工控机质检

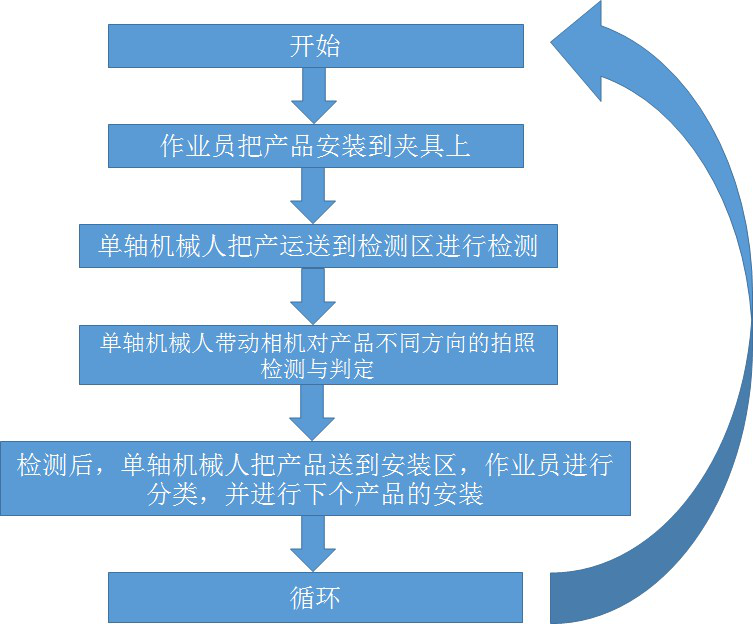

  检测流程:



工控机检测

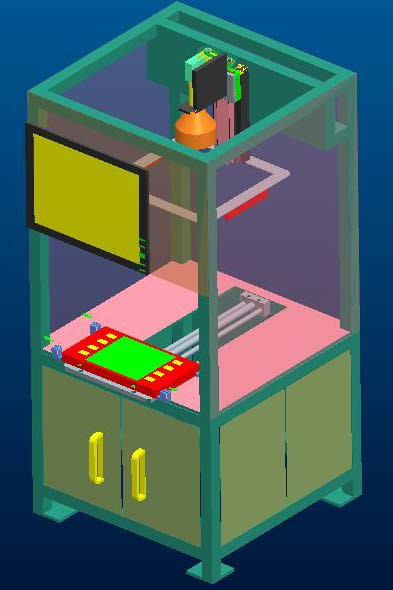

  检测台效果图



机器视觉


  华颉的解决方案

  该系统主要用于产品面板的外观检查和按键功能检查。系统由上位机、工控机、机器视觉工业相机、工业镜头、图像采集卡、运动控制卡(含 IO)、机械手、程控直流电源组成。其中,运动控制卡控制机械手移动产品和相机,将您的产品和工业相机移动到合适的位置;图像采集卡负责控制相机采集图像,在采集图像后,上位机在图像解析中判断产品面板的外观是否达标,按钮功能是否正常。


  产品参数:

  华颉工控机:第三代或以上I5 处理器,4-8G内存,1T硬盘,4个串口,4个USB,4个PCI插槽

  机器视觉/工业相机:500万彩色 POE接口

  CAN卡:4口通信卡

  工业运动控制卡:4轴运动控制卡


  效益

  机器视觉和工控机技术在汽车电子多媒体导航面板AOI光源检测应用,恰好起到汽车电子厂的质检规范目的,一举多得。一提高生产效能,二提高产品品质,三提高产品一致性,四是减少人工成本。
