凌华USB-2405 便携式声音振动信号采集模块

【4CH,24bit,128kS/s,USB方案】
USB2.0高速传输,USB总线供电
测量范围:±10 V
测量精度:24 位A/D
4通道同步采样模拟输入,采样频率最高可达128kS/s
直线或交流输入耦合,可软件选择
模拟或数字触发;
每个模拟输入通道都支持2mA激励电流输出,适用于IEPE传感器测试
全自动校准

立即咨询 立即咨询
联系热线 020-38761858

产品介绍


便携式声音振动信号采集模块,4通道24位128kS/s USB动态信号采集模块

  凌华USB-2405是一款4通道同步采样,24bit分辨率,128kS/s采样率、100 dB高动态范围的动态信号采集模块。
  便携式声音振动信号采集模块可对 IEPE 传感器进行高精度测量。凌华USB-2405具有软件可选的直流或交流耦合输入配置,内置的高精度2mA激励电流源适用于集成电路压电式(IEPE传感器)信号调理,如加速度计和麦克风。4 路输入通道且每通道同步采样频率最高可达 128 kS/s 的速度进行采样。

  凌华USB-2405数据采集卡提供高精度、直流与动态测量性能,以及极低的温度漂移。USB-2405板载24位Sigma-Delta ADC,支持反失真滤波,并且低通滤波截止频率可根据不同采样频率自动调整,能够更有效地抑制噪声对测量精度的影响,是高动态范围信号测量,如振动和噪声应用的理想选择。

  USB数据采集卡USB-2405支持外部数字和模拟触发源以及后触发、延时触发、中触发、门控触发、预触发等完整的触发模式,提供更高效灵活的数据采集,并且无需任何后续处理流程。USB-2405采用USB总线供电,并配备便于设备连接的BNC接头和可拆式弹簧端子。(含凌华数据采集卡例程与工具,驱动,Labview库)





产品亮点

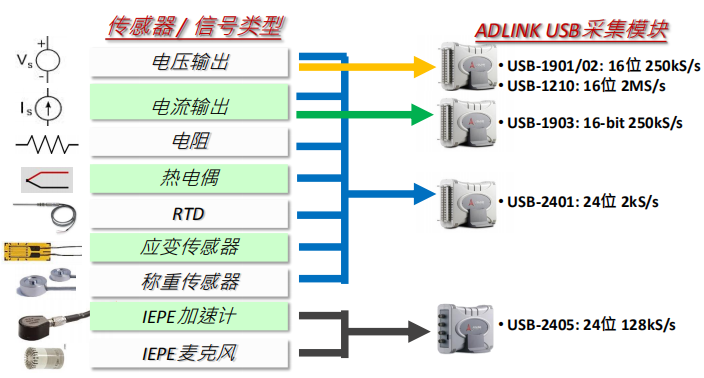

USB数据采集卡选型



快速、简单、可视化的时频分析(TFA)

  Visual Signal DAQ Express,是由凌华软件联盟合作伙伴AnCAD开发的时频分析应用软件,非常适用于机械振动测试,搭配凌华USB-2405,只需几秒即可采集数据并进行分析。 Visual Signal DAQ Express采用可视化的分析功能模块,可以方便快捷地构建所需要的用户界面,并提供所需要的功能。无需用户编写任何程序即可实现复杂的、多任务的分析。

数据采集卡软硬件

可视化的信号处理和分析功能模块库

  Visual Signal DAQ Express提供各种信号处理和分析功能模块,包括过滤器、数据计算、频域转换、时频分析(TFA)等功能模块。这些功能模块可以进行组合并相互链接,以获取基于数据流的多任务分析。



实时浏览器

  用于数据/波形显示,浏览区域可被划分成若干子窗口,用于多画面显示 。Visual Signal DAQ Express 支持按照通道浏览,按照时频图浏览或者按照X-Y坐标图浏览。





订购指南



  产品图 型号 产品
主件 tubiao USB-2405 4通道24位128kS/s USB2.0总线动态信号采集模块
配件 1线缆 USB-2M-L 2米长可锁式Type A至mini-B USB线缆
1端子   4针可插拔弹簧端子
1导轨安装套件   导轨安装套件
1多功能底座   多功能底座
1U盘   U盘中附带可视信号DAQ Express的安装文件








USB DAQ/数字IO模块







模拟输入

模拟输出

数字I/O

USB-1901

模拟信号输入通道数:16路单端/8路差分

模拟信号采样频率:250KS/s

模拟采样精度:16位

-

数字IO通道数:8 DI/4 DO

TTL

USB-1902

16路单端/8路差分,250KS/s,16位

模拟信号输出通道数:2路

模拟信号输出频率:1MS/s

16位

8 DI/4 DO

TTL

USB-1903

8路电流输入,250KS/s,16位

2路,1MS/s,16位

8 DI/4 DO

TTL

USB-1210

4路数字差分,2KS/s,16位

-

8 DI/4 DO

TTL

USB-2401

4路差分(通用电压/电流/全桥/半桥/热半偶/热电阻/电阻

2KS/s,24位

-

4 DI/2 DO

TTL

USB-2405

4路同步采样

128KS/s,24位

-

2路可编程I/O

USB-7230

-

-

16通道数隔离DI

16通道数隔离DO

2通道计数器

USB-7250

4路数字差分,128KS/s,24位(AC/DC coupled)

-

16通道数隔离DI

16通道数隔离DO

2通道计数器

更多

请联系客服











USB DAQ模块选型





USB数据采集卡选型
