2/4路凌华PoE图像采集卡PCIe-GIE72C/GIE74C

【速度1Gb/s,POE供电,热销中】
兼容 PCI Express® x4
支持 2/4 个独立的千兆以太网接口
支持 IEEE 802.3at 以太网供电 (PoE+)
PoE 保护和自动功率预测控制,加强资产保护
为 PoE 电源管理提供易于使用的工具和 API
在一个系统中可连接多片卡和多个相机
0℃至 +70℃的宽温操作范围,支持在极端环境中采集图像不丢帧
通过 PCIe 总线 /4 针 /6 针 Molex 连接器获得高达 20/60/120W 的 PoE 电源
受电设备 (PD) 自动检测和分类
采用 IEEE 1588 协议 ( 精密时钟同步协议标准 (PTP),仅硬件配合 )
硬件 ToE(仅 PCIe-GIE72/74 PRO 支持)
软件许可证管理(仅 PCIe-GIE72/74 PRO 支持)

立即咨询 立即咨询
联系热线 020-38761858

USB3 Vision,GigE Vision和Camera Link是工业相机的三个主要接口标准,占机器视觉市场的85%。







产品简介



PCIe-GIE72/74 是PCI Express® x4,GigE Vision PoE+凌华图像采集卡,支持2/4通道独立的千兆以太网接口,可连接多个GigE Vision设备,每个接口的数据传输速度高达1Gb/s。PoE+技术能够为PoE+、PoE或非PoE相机和图像采集卡之间可靠稳定的连接提供高达25.5W的PoE供电和自动检测,降低成本,简化安装,减轻维护负担,优化资产保护。









产品优势





机器视觉应用有优势,保证图像采集不丢帧。支持多卡图像采集功能,多张PCIe-GIE7x 系列图像采集卡可以安装在一个系统中而不会占用BIOS I/O资源,从而使得多卡单系统能够实现不丢帧的机器视觉图像采集。支持宽温操作功能PCIe-GIE7x 系列图像采集卡能够与面向工业自动化应用的无风扇电脑整合,部署在空间有限的严苛环境中,如AOI和工业自动化等应用。

独有的综合PoE保护,确保资产安全。独有的综合 PoE 保护设计能够为卡和相机提供过流过压保护。自动功率预算控制可自动调整PoE接口供电,避免设备损坏。

智能PoE管理易于使用的工具和API提供了实时的PoE状态监控和控制,降低维护成本,并提前预测可能出现的故障,同时PoE供电的优先级选择和基于PoE的电源开/关支持更多的应用需求。

许可证管理和硬件ToE(仅PCIe-GIE72/74 Pro) 。集成的软件许可证管理和先进的基于 FPGA 的以太网触发器可精准同步 多摄像头采集,减少硬件与 IO 线材,大大降低了拥有成本。











产品应用

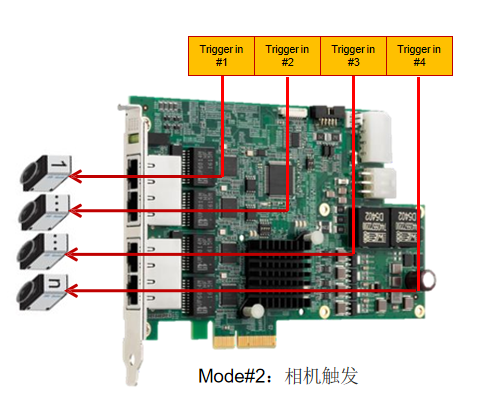

GIE74,多个相机同时触发   GIE74,相机触发









产品资料



PCIe-GIE74_72

凌华PCIe-GIE72_74









产品选购



软件支持



• 操作系统:windows®  PoE图像采集卡

• 软件兼容性:C#/VB.NET/VC++

订购指南

• PCIe-GIE72C : 2 通道 PCI Express® PoE+ 图像采集卡 (现货)

• PCIe-GIE74C: 4 通道 PCI Express® PoE+ 图像采集卡(现货)

• PCIe-GIE72: 2 通道 PCI Express® PoE+ 图像采集卡,支持硬件 ToE 和软件许可证管理

• PCIe-GIE74: 4 通道 PCI Express® PoE+ 图像采集卡,支持硬件 ToE 和软件许可证管理

可选附件

• PCIe-GIE72/74

• I/O 支架:2/4 触发输入













产品选型







图像采集卡 GIE74 GIE64+   HDV62A 2602 CPL64 FIW64
型号 PCIe-GIE72/74 PCIe-GIE64+ PCIe-HDV72 PCIe-HDV62A PCIe-2602 PCIe-CPL64 PCIe-FIW64/62
标准 以太网供电 以太网供电 HDMI HDMI SDI PoCL Camera Link供电 IEEE 1394b
接口配置 千兆以太网 千兆以太网 4K,UHD Full HD SDI base,medium -
接口类型 RJ45*4/RJ45*2 RJ45*4 HDMI DVI-I BNC*2 MDR26 IEEE 1394b
分辨率 取决于相机规格 取决于相机规格 4096*2160P,3840*2160P 1920*1080P 1920*1080P 取决于相机规格 取决于相机规格
总线接口 PCIe*4 PCIe*4 PCIe*4(3.0) PCIe*4 PCIe*4 PCIe*4 PCIe*4/PCIe*1
最大视频输入 4 / 2 4 1 1 2 2 4 / 2
最大帧率 取决于相机规格 取决于相机规格 最大可达60 60 60 取决于相机规格 取决于相机规格
音频输入 - - 嵌入式SDI - -
TTL输入/输出 - - √(FIW64)
面扫描相机
线扫描相机 - - - -
隔行扫描
逐行扫描
相机tap数量 - - - - -

1-tap,2-tap

,3-tap,4-tap

-
像素深度 取决于相机规格 取决于相机规格 8,10,12位 8,10位 8,10,12位 8,10位

取决于相机规格(FIW64),8至10位(FIW62)

最大时钟频率 - - - - - 85MHz -
板载内存 - - 2GB 512GB - 128MB -
产品链接 - PCIe-GIE64+ - PCIe-HDV62A PCIe-2602 PCIe-CPL64 PCIe-FIW64
