凌华PXI-9527 动态信号数据采集模块

产品简介

pci/pxi-9527是一种24位高性能的动态信号采集模块，具有双通道模拟输入和双通道模拟输出，用于音频测试、声学测量和振动分析。

凌华PCI/PXI-9527具有两个24位的同步采样模拟输入通道。pci/pxi-9527可以在高分辨率下提供高达432ks/s的采样率，是测量高带宽动态信号的理想选择。通过为板载DDS时钟源设定适当的频率，可以实现采样率的调整。所有通道均可同步采样，并且可以接受±40V至±0.316V的输入范围。PCI/PXI-9527模拟输入支持可软件选择的交流或直流耦合模式，并可为集成电路压电式(IEPE)传感器提供4mA的偏置电流。

凌华PCI/PXI-9527还具有两个可提供24位分辨率高保真模拟输出的通道。输出可以同时发生，且输出采样率可软件编程(最高为216kS/s)。另外，输出通道上的输出范围也可软件编程，可选编程范围为±0.1V、±1V和±10V。

凌华PXI-9527中文资料下载地址：https://www.huajietech.cn/upload/files/2020/6/5c3fa5daaa06d4ea.pdf

动态信号采集与分析模块PXI-9527

动态信号助手

凌华科技动态信号助手是一款可以随时运行的软件工具，设计用于PCI/PXI-9527等动态信号采集模块。除了可以在屏幕上显示实时可视数据外，动态信号助手还具有一个基于Window的配置界面(用于进行参数设置)和一个类似仪器的用户界面(可实现基本的波形发生功能)。此外，动态信号助手还可将来自硬件模块的数据记录起来。使用动态信号助手，无需编程即可在数分钟内实现信号采集和生成。

　　基于高分辨率动态信号采集的音频测试解决方案

　　应用：音质测试系统

　　历来，在音频播放设备的声学响应测试所需的关键性能分析是由专业音频工程师完成的。除了设计验证，多媒体设备的生产线测试，声学响应测试也很重要。

　　目前，许多多媒体设备，如MP3播放器，手机，汽车音响等都会使用扬声器。在扬声器的生产测试过程中，精确的频率响应测量和详细的谐波失真分析，扬声器生产测试过程中需要具有灵活的模拟输入/输出功能以及高动态范围的高分辨率动态信号采集模块。例如对于模拟输出，可生成一个多音或步进扫频正弦信号，作为扬声器的激励。而当需要将扬声器输出转化为电压信号时，被校准过的麦克风就被当做传感器使用。

　　模拟输入可以采集来自麦克风的信号输出，并进行快速傅立叶变换(FFT)分析测量的音频信号，提供频率和阻抗的响应和谐波失真分析。

　　凌华解决方案PXI-9527：24位高分辨率动态信号采集和发生模块

　　效益：客户收益

　　■ 高动态范围

　　■ 单个模块集成了灵活的输入输出功能

　　■ 可方便连接IEPE传感器，例如麦克风和加速度传感器

　　■ 最优性价比

产品规格

PXI-9527规格

模拟输入

　　■ 同步采样通道数：2

　　■ 输入配置：差分或伪差分，各通道可单独软件选择

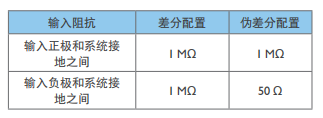

　　■ 输入阻抗：

　　■ 输入耦合：交流或直流，各通道可软件选择

　　■ ADC分辨率：24位

　　■ ADC类型：Sigma-Delta

　　■ 采样率：最高达432 KS/s，范围从2 KS/s到432 KS/s，增量为454.7 µS/s

　　■ 输入信号范围：±0.316 V，±1.00 V，±3.16 V，±10.0 V，±40.0 V

　　■ 集成电路压电设备(IEPE)

　　· 电流：4 mA，各通道可独立软件选择

　　· IEPE兼容电平：24 V

　　■ 数据传输：DMA

　　■ FIFO缓冲大小：AI(模拟输入)通道共享4096个采样点

　　■ 输入共模范围：±10 V(差分和伪差分配置相同)

　　■ 过压保护

　　· 差分输入：± 40 Vpk

　　· 伪差分输入

　　- 正极端子：± 40 Vpk

　　- 负极端子：± 10 V

　　■ 交流耦合带宽

　　· -3 dB截止频率：3.5 Hz

　　· -0.1 dB截止频率：26 Hz

模拟输出

　　■ 输出通道数：2

　　■ 输出配置：

　　差分或伪差分，各通道都可独立软件选择

　　■ DAC分辨率：24位

　　■ DAC类型：Sigma-delta

　　■ 更新率：

　　1 KS/s到216 KS/s之间，增量为227.3 uS/s

　　■ FIFO缓冲大小：

　　各模拟输出通道均2048个采样点

　　■ 输出信号范围：±0.1 V，±1 V，±10 V

　　■ 电压输出耦合：直流

　　■ 最小工作负载：600 Ω

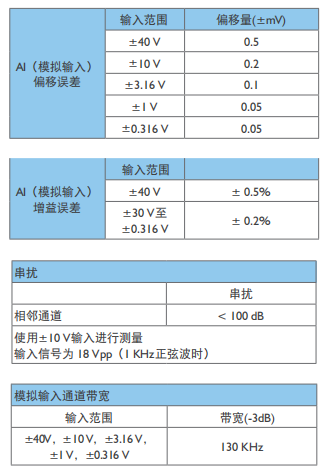

　　■ AO偏移误差和增益误差

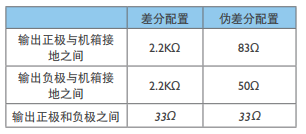

　　■ 输出阻抗：

　　■ 模拟输出，-3 dB带宽：110 KHz

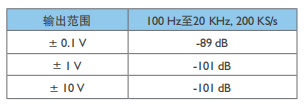

　　■ AO THD+N

触发

　　■ 触发源：

　　· 软件触发

　　· 模拟触发

　　· 外部数字触发

　　· PXI星形触发线(PXI-9527)

　　· PXI触发总线[0..7](PXI-9527)

　　■ 触发模式

　　· 后触发

　　· 延时触发

　　■ 模拟触发

　　· 源：AI0，AI1

　　· 触发电平：全量程输入范围

　　· 触发条件：正或负触发，可软件选择

　　· 触发分辨率：24位

　　■ 外部数字触发

　　· 源：前面板SMB接头

　　· 兼容电平：5 V TTL

　　· 触发极性：上升沿或下降沿

　　· 脉冲宽度：最小300 ns

系统时钟特性

　　■ 时钟频率：80 MHz

　　■ 精度：±20 ppm(在整个工作温度范围内相同)

时基

　　■ 内部 (板载): 125 MHz

　　■ 外部: PXI背板10 MHz (PXI版本)

通用规格

　　■ I/O接口

　　· 4个BNC模拟输入/输出

　　· 1个SMB外部触发

　　■ PCI总线信号：通用PCI，支持3.3 V和5 V

　　PCI信号

　　■ 尺寸(不含接头)：

　　PCI-9527: 175 mm(高)x 107 mm (宽)

　　PXI-9527: 160 mm(高)x 100 mm (宽)

　　■ 工作环境(运行)

　　· 0°C至+55°C (PXI版本)

　　· 0°C至+50°C (PCI版本)

　　■ 工作环境(存储)

　　· -20°C至+80°C

　　■ 相对湿度范围：

　　· 10% 至 90%，非凝露

　　■ 校准

　　· 板载参考电压：+5 V

　　· 温度系数： ±5 ppm/°C

　　· 推荐暖机时间：15分钟

　　■ 电源要求

认证

　　EMC/EMI：CE，FCC Class A

选购指南

配件
线缆	描述
SMB-SMB-1M	SMB转SMB线缆，1米
SMB-BNC-1M	SMB转BNC线缆，1米
选型
■ PCI-9527	2通道24位432kS/s高精度动态信号采集与发生模块，PCI版本
■ PXI-9527	2通道24位432kS/s高精度动态信号采集与发生模块，PXI版本（促销：4.1-6.30）
