产品介绍

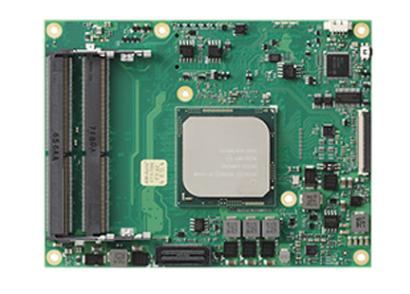

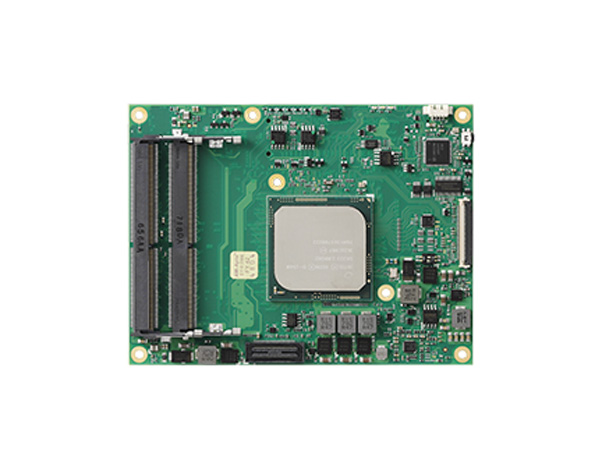

Express-BD7计算模块

Express-BD7是一款基本型COM ExpressR COM.0 R3.0 Type 7计算模块，支持64位IntelR XeonR D处理器和IntelR PentiumR D SoC处理器（原开发代号“Broadwell-DE”）。Express-BD7专为需要卓越计算性能，平衡32个PCIe通道和多个10G以太网连接功耗的客户而设计，可在长使用期限的解决方案中实现。

Express-BD7支持IntelR虚拟化技术（包括VT-x，VT-d，EPT），IntelR超线程技术（最多16个内核，32个线程），IntelR可信执行技术，IntelR AES-NI技术，以及双通道1866/2133/2400MHz DDR4（取决于SoC SKU而定） ECC（或非ECC）存储，能够提供出色的整体性能。

集成的IntelR 10G以太网控制器支持两个10GBASE-KR接口，相关边带信号和NC-SI。Express-BD7旨在为那些希望将其核心的逻辑系统外包以缩短开发时间的客户提供最佳的计算性能和高速连接性要求。

Express-BD7具备双通道SODIMM插槽，最高支持32GB DDR4 ECC（或非ECC）内存。输入/输出功能包括24 PCIe Gen3通道，最多8 PCIe Gen2通道，一个板载Gigabit以太网口，USB 3.0/2.0接口，以及SATA 6 Gb/s接口。支持SMBus和I2C。模块配备了支持CMOS备份的SPI AMI EFI BIOS，支持诸如远程控制台、硬件监视器和看门狗定时器等嵌入式功能。

订购指南

主件：

Express-BD7-D1559基本型 COM Express Type7 计算模块，支持 Intel® Broadwell-DE D1559, 12C (eTEMP)

Express-BD7-D1539基本型 COM Express Type7 计算模块，支持 Intel® Broadwell-DE D1539, 8C (eTEMP)

Express-BD7-D1519基本型 COM Express Type7 计算模块，支持 Intel® Broadwell-DE D1519, 4C (eTEMP)

Express-BD7-D1577基本型 COM Express Type7 计算模块，支持 Intel® Broadwell-DE D1577, 16C

Express-BD7-D1548基本型 COM Express Type7 计算模块，支持 Intel® Broadwell-DE D1548, 8C

Express-BD7-D1527基本型 COM Express Type7 计算模块，支持 Intel® Broadwell-DE D1527, 4C

Express-BD7-D1508基本型 COM Express Type7 计算模块，支持 Intel® Broadwell-DE D1508, 2C

附件：

THSH-BD7-BLExpress-BD7 大尺寸散热鳍片，带螺纹支架，用于底部安装

THSF-BD7-BLExpress-BD7 大尺寸带风扇的散热鳍片，带螺纹支架，用于底部安装

HTS-BD7-BLExpress-BD7 散热片，带螺纹支架，用于底部安装

HTS-BD7-BTLExpress-BD7 散热片，带通孔支架，用于顶部安装

THS-BD7-BLExpress-BD7 小尺寸散热鳍片，带螺纹支架，用于底部安装

THS-BD7-BTLExpress-BD7 小尺寸散热鳍片，带通孔支架，用于顶部安装

SCOM Express Type 7 Starter Kit PlusCOM Express Type 7入门套件
